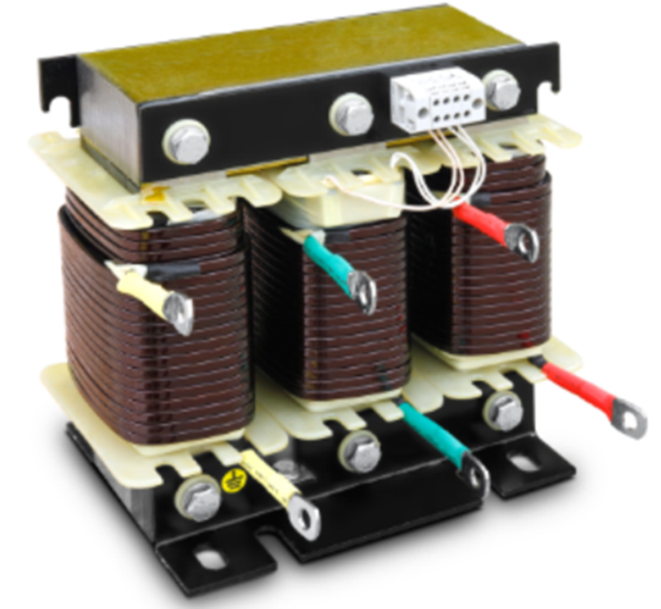

WAS系列低压电抗器

电抗器设计用于电容保护、抑制谐波、避免谐振及控制线路中的谐波放大。电抗器与电容器串联组成补偿回路,改变配电系统的共振频率,使得该频率远离谐波频率,避免谐振，保护系统的稳定运行。

   与电容器串联,有效吸收电网谐波,提高系统的功率因数,有效保护电容器的安全运行,高线性度以免磁饱和,高谐波抑制能力; WAS系列低压电抗器的抗值精确度高,具有高线性度用以承受电容器的切换,而不会由于很大的电网谐波畸变而引起饱和,同时带防止漏磁设计的铁芯电抗器保证了更低的损耗和噪音水平。

WAS系列低压电抗器特点

◎WAS低压滤波电抗器的线圈是由高纯度铜导线绕制而成;铁心采用优质矽钢片。电抗器组装完成后,整体由环保绝缘漆在真空压力下浸渍,然后在烘箱里固化;气隙数量和位置的正确选择保证最低的铁心和线圈的损耗。

◎WAS低压滤波电抗器具有过温保护功能,当电抗器的温度达到预设断开动作条件时,过温保护装置会及时切断电路,此时电抗器停止工作。当电抗器温度下降至设定复位水平,过温度保护装置自动恢复电路导通,电抗器即可重新投入工作状态,无需频繁维抑。此设计最大程度保障了电抗器工作的安全性和连续性,避兔出现在治理谐波时有可能引起的自身损毁情况，大大延长电抗其连接的其他元器件的使用寿命。

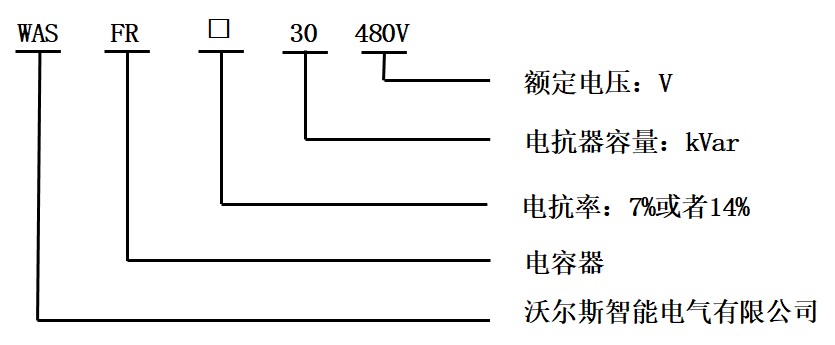

WAS系列低压电抗器型号说明

WAS系列低压电抗器容量选择

WAS系列低压电抗器特点

◎符合国家和国际的安装标准设计

◎电抗器正常运行条件:储存和运输温度:-25℃1+70℃

◎根据系统谐波污染情况对电抗器选型

◎在工作运行时保证足够的空气流通

◎为更好的散热绕组必须垂直安装

◎电抗器须使用熔断器或断路器做保护,防止严重过载和短路

◎电抗器产品必须安装在外壳或柜体中投电运行,防止意外接触

◎热敏开关触点串接在接触器线围上,在设备过热的情况下切断补像回路,保护电抗的运行

WAS系列低压电抗器参数

额定线电压:400/415V

额定频率:50Hz

电感偏差:0/+6%

耐压测试:50Hz3kV,60s

防护等级:IP00

冷却方式:自然冷却(AN)

环境温度:-5至+40℃

海拔标高:1000m a.s.l

参考标准:IEC60289-EN60289

绝缘等级:H(最高耐温180℃)

绝缘水平:1.1kV

电抗系数P%:7%-189Hz:149%-134Hz

热敏保护开关(250V,2.5A)接线端子接线
